Εμπηγμένος πάσσαλος (τυπικός SAT 1P CA / Χιλή)
Πάσσαλος H W6×9 · προβολή 1,50 m · έμπηξη 2,5 m · σύνολο ~4,0 m. Ο χάλυβας μένει στο έδαφος.
Τεκμήριο
Φτιαγμένο για τη θέση που συνήθως παίρνει ένα όχι.
Stow που εκφορτώνει την κίνηση. Μάζα στην επιφάνεια που δεν διαβρώνει ούτε βυθίζεται σαν πάσσαλος.
Τρίτοι
RWDI — αεροσήραγγα, ASCE 7
Τρίτοι
Black & Veatch — ανεξάρτητη μηχανική αξιολόγηση
Τρίτοι
Kiwa PVEL — ετήσια υπαίθρια μελέτη, διπρόσωπο κέρδος σε ανακλαστικό θεμέλιο
Διπλό γυαλί βελτιστοποιημένο
57% μικρότερη ροπή στο γυαλί
Ένας SAT σωλήνα στρέψης κρεμά το μεγάλης μορφής διπλό γυαλί από έναν σωλήνα. Αστήρικτο άνοιγμα συν θερμική διαστολή βάζουν ψαροκόκαλο στο γυαλί. Οι ρωγμές μπορεί να ακολουθήσουν στην πίσω όψη.
Το StormTracker φέρει τα πλαίσια σε τεγίδες πάνω σε οδοντωτή εγκάρσια δοκό. Το κιβώτιο είναι κοντύτερο. Η διαδρομή φορτίου είναι σύντομη. Το διπλό γυαλί μπορεί να έχει λεπτό πλαίσιο γιατί ο ιχνηλάτης δεν ζητά από το γυαλί να είναι δοκός.
Πίεση όψης p = 976 Pa × 0,714 = 697 Pa · 47 m•s · StormLock 0°2,3× — η ροπή γυαλιού StormTracker είναι 43% της ανάρτησης ενός σωλήνα (0,21 vs 0,50 kN·m/m).

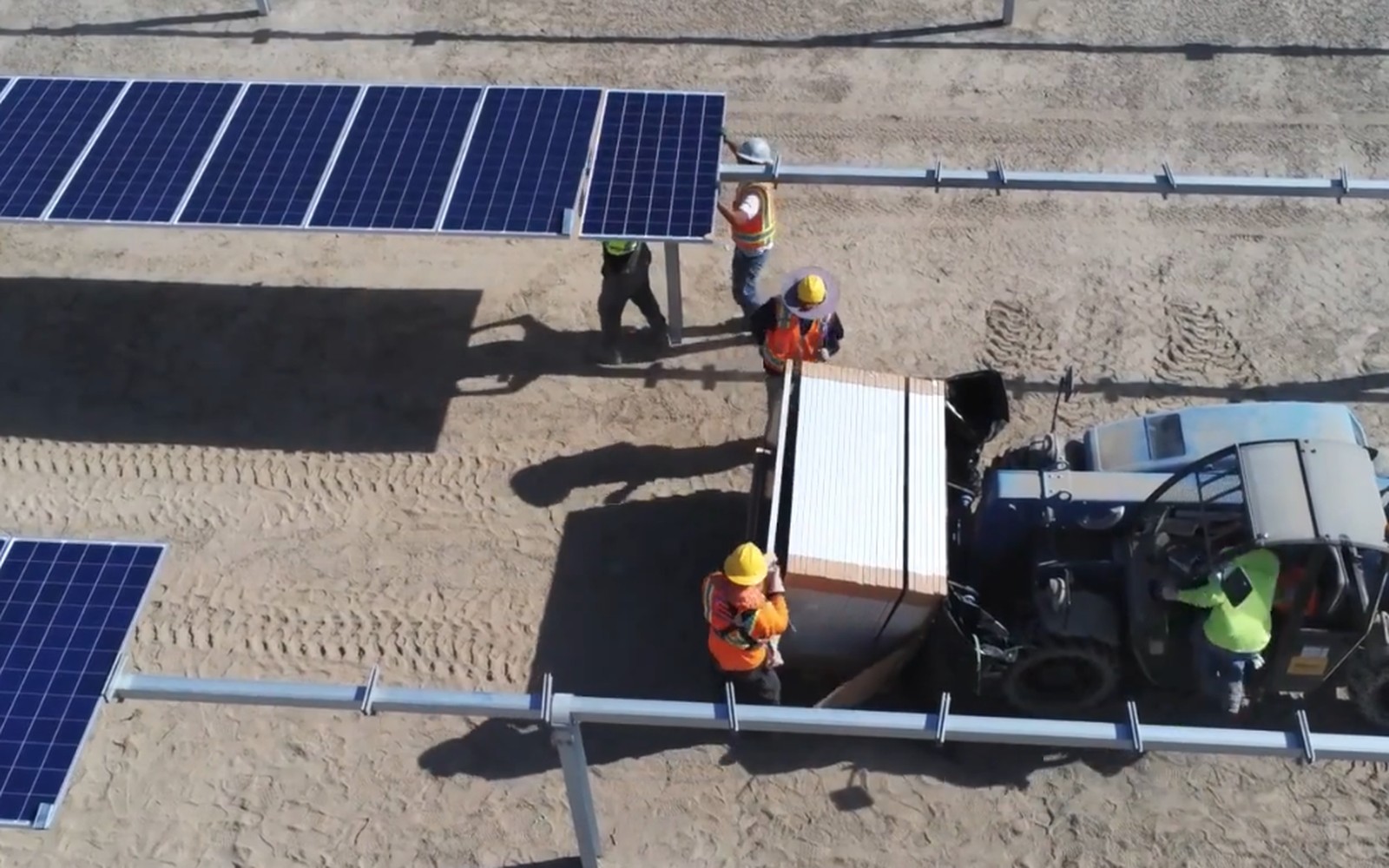

SAT σωλήνα στρέψης
Ένας σωλήνας + σφιγκτήρες. Δύο πρόβολοι 1.192 m. M γυαλιού ≈ 0,50 kN·m/m στα 47 m•s.
Τεγίδες σε οδοντωτή εγκάρσια δοκό
Δύο τεγίδες στα 1.112 m. Πρόβολος 0.636 m ανά πλευρά. M γυαλιού ≈ 0,21 kN·m/m στα 47 m•s.
Κάμψη μοναδιαίας λωρίδας Α–Δ στην ίδια πίεση όψης. Όχι σφραγίδα PE τάσης γυαλιού.
Κλάση 700 Wp · 2.384 × 1.303 m διπλό γυαλί. Ο ιχνηλάτης δεν πρέπει να κάνει το γυαλί δοκό.
Αυτόχθονος φυλετικός χώρος — θαμμένη αρχαιολογία
Stow
Ο σωλήνας κίνησης εκφορτώνεται στο stow.
Στο stow ο σωλήνας κίνησης αποσυνδέεται πλήρως από τα φορτία της σειράς. Είναι μηχανική αποσύνδεση, όχι γρανάζι σταθμευμένο κάτω από το χιόνι.

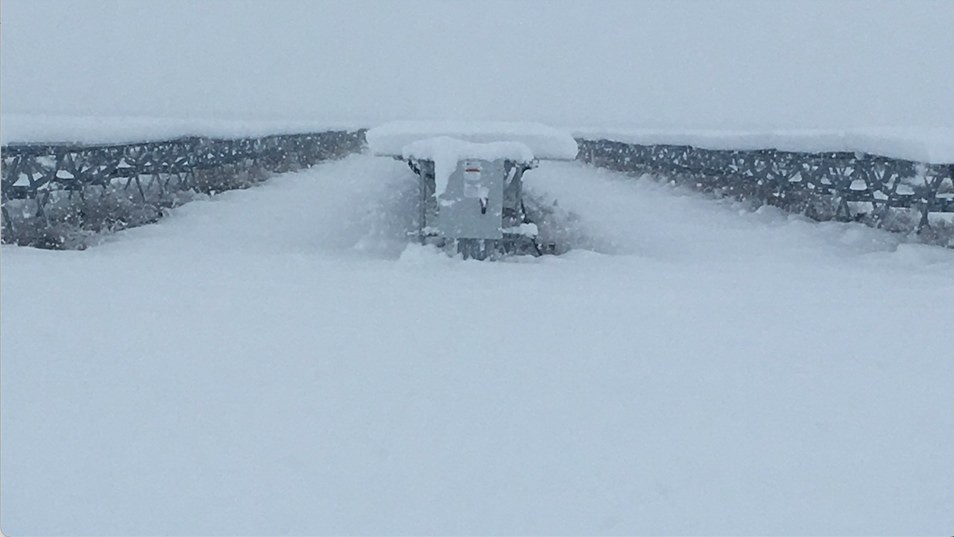

Ξαφνική χιονόπτωση δεν έχει δρόμο προς κλειδωμένο σωλήνα στρέψης. Τίποτα να τυλιχτεί, τίποτα να πάρει μόνιμη παραμόρφωση. Οι τυπικοί SAT σωλήνα στρέψης δεν έχουν αυτή την έξοδο.
120 πλαίσια · μία κίνηση · περιστροφή 3″
Αρχαία κοίτη λίμνης — διαβρωτικές ενεργές άργιλοι
Κατάκλυση
Μάζα στην επιφάνεια. Χωρίς σημειακό φορτίο προς διάβρωση.

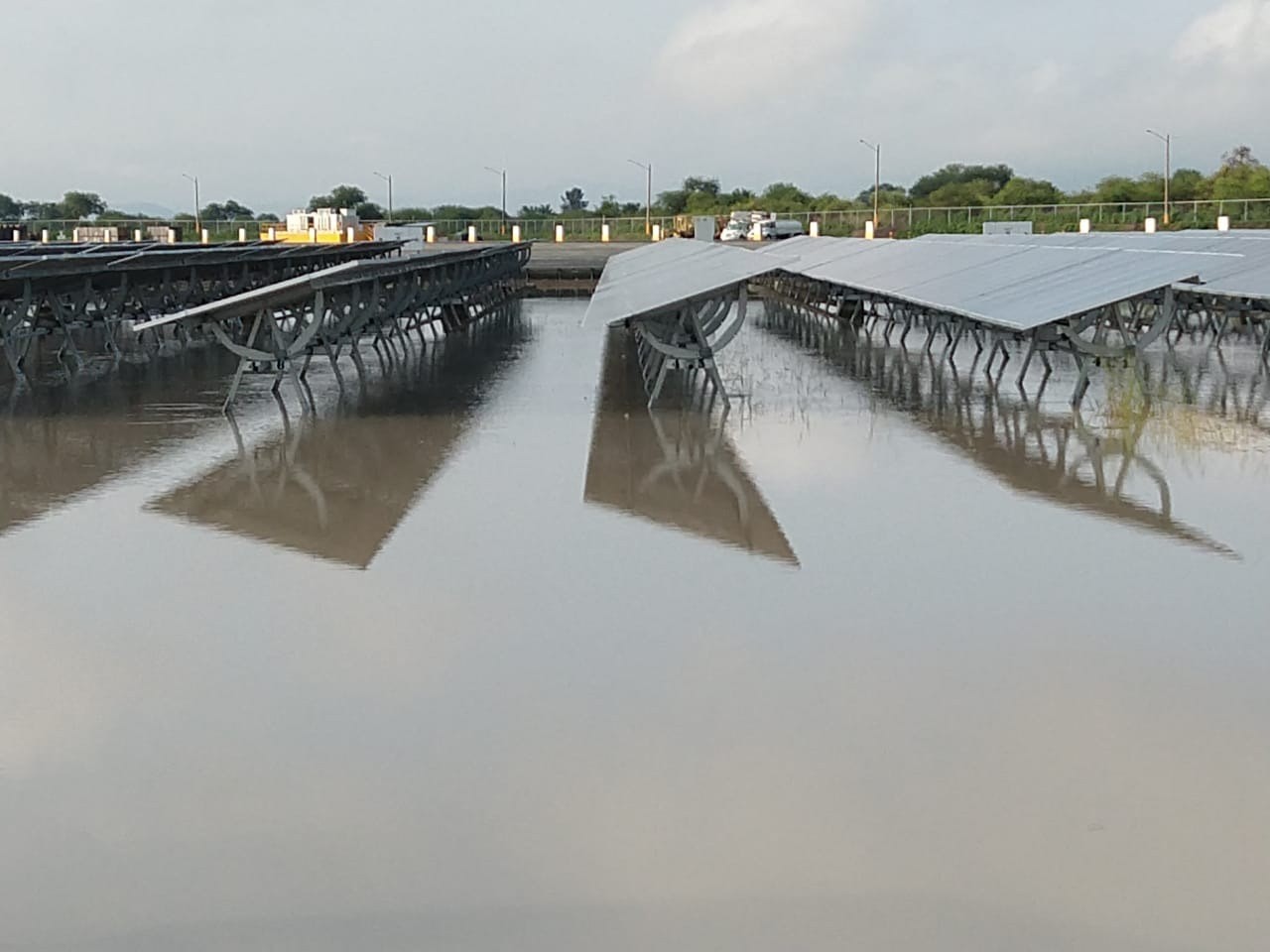

Το θεμέλιο είναι μέσα στο νερό. Αυτό είναι το νόημα. Κατανεμημένη μάζα στην επιφάνεια — όχι ράβδος εμπηγμένη στην κοίτη.
Ένας πάσσαλος συγκεντρώνει το φορτίο σε ένα σημείο. Η ροή πυρηνώνεται εκεί και παρασύρει το έδαφος. Ένα θεμέλιο μάζας δεν έχει σημείο επίθεσης. Η κατάκλυση είναι συνθήκη θέσης. Δεν είναι τρόπος αστοχίας.
Έδραση
Το τέλος των θεμελίων που βυθίζονται.
Ένας εμπηγμένος πάσσαλος βάζει τράπεζα 6 πλαισίων σε 0,02 m² χάλυβα. Αυτό είναι σημείο. Μαλακή άργιλος, επίχωση και υψηλός υδροφόρος το διαπερνούν. Η διπλή ράγα και ο πλήρης ανακλαστήρας βάζουν την ίδια τράπεζα σε μάζα στην επιφάνεια.
| Θεμέλιο | Έδραση σε κάτοψη | έναντι πασσάλου | Επαφή |
|---|---|---|---|
Εμπηγμένος χαλύβδινος πάσσαλος 3 m W8×10 · ένας στύλος · πλαισιωμένο H 7,89″ × 3,94″ | 0.02 m² | — | |
Θεμέλιο διπλής ράγας Δύο ράγες ολισθαίνουσας μήτρας · το A-frame αντιστέκεται στην ανατροπή · 0 πάσσαλοι | 3.68 m² | ~180× | |
Θεμέλιο πλήρους ανακλαστήρα Συνεχές έρμα στην επιφάνεια · λευκαύγεια + μάζα | 9.10 m² | ~450× |
Επιφάνεια σε κάτοψη ανά τράπεζα 6 πλαισίων · 700 Wp · 35 m•s. Η βύθιση είναι έδραση, όχι πλευρική τριβή. Κάτοψη W8×10 = 0,020 m² (AISC d × bf). Ένας στύλος ανά τράπεζα.
Πλευρική τριβή
Η τριβική αλληλοπλοκή είναι περίμετρος × έμπηξη.
Η αντίσταση στελέχους είναι μοναδιαία τριβή × περίμετρος × έμπηξη. Η μοναδιαία τριβή είναι η θέση. Το εμβαδόν είναι ο πάσσαλος.
- Περίμετρος πλαισίου P = 2(d + bf)
- 0.60 m
- Έμπηξη L
- 3.0 m
- Πλευρά (φραγμένη) P · L
- 1.80 m²
- Πλευρά (ανοιχτός χάλυβας)
- 2.32 m²
- Έδραση σε κάτοψη d · bf
- 0.02 m²
Ακόμη και η πλευρά — 1,8 έως 2,3 m² — είναι λιγότερη επαφή από τη διπλή ράγα (3,68 m²) και πολύ λιγότερη από τον πλήρη ανακλαστήρα (9,10 m²), και είναι θαμμένη, όχι στην επιφάνεια. Η βύθιση είναι το σημείο των 0,02 m².
Σεισμική
Υπολειμματική καθίζηση όταν σταματά η δόνηση.
Ένας εμπηγμένος πάσσαλος είναι σφηνωμένος στο έδαφος. Μετά από ισχυρό γεγονός ο κορμός μπορεί να διαρρεύσει ή το έδαφος να ρευστοποιηθεί. Εκείνη η μετατόπιση μένει. Επανισοπέδωση σημαίνει να βγάλεις τον χάλυβα από την οπή, ή να ζεις με στραβή σειρά.
Η διπλή ράγα είναι συνεχές θεμέλιο ολισθαίνουσας μήτρας στην επιφάνεια — 0 πάσσαλοι. Δεν υπάρχει έμπηξη που να πάρει μόνιμη καθίζηση. Τράπεζες με εύκαμπτο σύνδεσμο γλιστρούν στον αρμό και επανισοπεδώνονται. Η διακεκομμένη είναι λειτουργικότητα. Η συνεχής είναι υπολειμματική έμπηξη: περίπου μηδέν.
Πείρος 1,50 m AGL · 700 Wp διπρόσωπο διπλό γυαλί · 0 πάσσαλοι
Εμπηγμένος πάσσαλος — υπολειμματικό δ_μόνιμοΘεμέλιο διπλής ράγας — υπολειμματική έμπηξη ≈ 0Διπλή ράγα — ανακτήσιμη ολίσθηση αρμού / επανισοπέδωση
Διαρροή πασσάλου / καθίζηση ρευστοποίησης
Αισθητή ένταση στο εργοστάσιο — όχι μέγεθος Ρίχτερ. Ένα μακρινό M7 μπορεί να σειεί λιγότερο από ένα κοντινό M5.
| PGA | ΗΠΑ (τροποποιημένη Μερκάλι) | Ιαπωνία (JMA 震度) | Καταγεγραμμένο παράδειγμα |
|---|---|---|---|
| 0.2 g | VII — ισχυρό, δύσκολο να σταθεί κανείς | 5強 | Loma Prieta 1989, Emeryville 0,23 g · Tōhoku 2011 στο Τόκιο |
| 0.4 g | VIII — ζημιές σε συνήθη κτίρια | 6弱 | Imperial Valley 1979, El Centro 0,39 g · βόρεια Ōsaka 2018 |
| 0.6 g | VIII–IX — πολύ καταστροφικό | 6強 | Northridge 1994, Rinaldi 0,63 g · Kobe 1995 ~0,8 g |
Το PGA είναι του σταθμού, όχι του σεισμού. Μια κοιλάδα παρακάτω, το ίδιο γεγονός είναι άλλος αριθμός. Καταγραφές PEER / JMA.

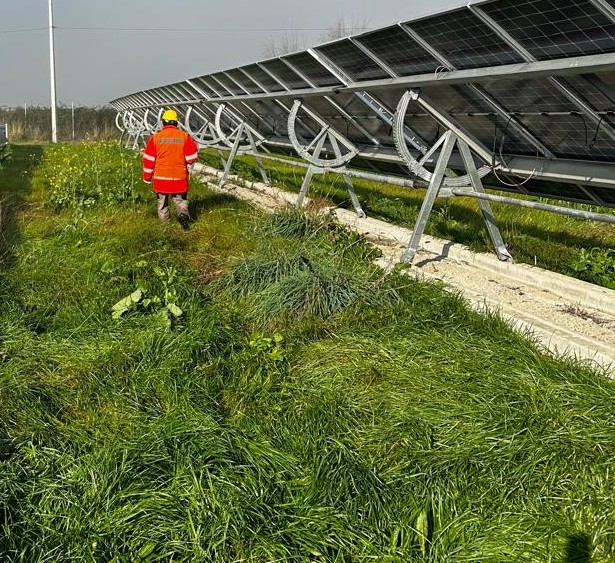

Θεμέλιο διπλής ράγας (47 m•s | 105 mph)
Συνεχές έρμα ολισθαίνουσας μήτρας · πείρος 1,50 m AGL · 0 εμπηγμένοι πάσσαλοι. Τράπεζες εύκαμπτου συνδέσμου — μόνο ολίσθηση αρμού.
